Super LNC-Spar-Set

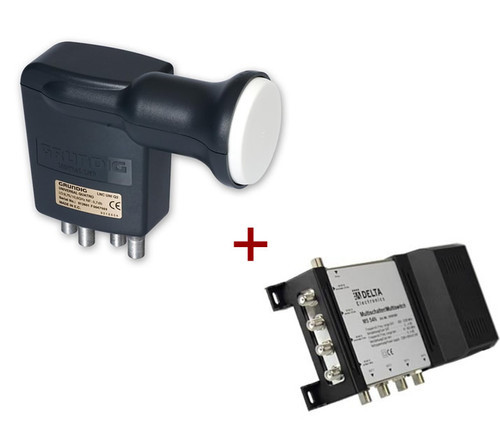

Lieferumfang:
1x Universal Grundig Quattro-LNC
1x DCT-DELTA MS54N
Kurze Erklärungen:
LNC
Mit dem Universal Quattro-LNC mit 40 mm mit Feedaufnahme für Mehrteilnehmeranlagen von Grundig erwerben Sie ein hochwertiges Produkt in Profi-Qualität und TOP-Verarbeitung. Sie können das QUATTRO LNC an einer Matrix, Multischalter oder auch in einem Einkabelsystem betreiben.
Das Quattro LNC hat 4 Ausgänge:
Vertikal / Low
Horizontal / Low
Vertikal / High
Horizontal / High
Diese 4 Ebenen müssen auch genau nach der Bezeichnung an die Hardware danach angeschlossen werden. Zum Testen / Einstellen / Ausrichten kann ein Receiver direkt am H/H angeschlossen werden - dieser sollte da einige Standardprogramme empfangen (z.B. ARD, ZDF, RTL).
Das LNC setzt die von den Satelliten gesendeten Signale in für Koaxialkabel und Receiver verwertbare Signale um. Die Satelliten senden in einem Frequenzbereich von 10,75 GHz bis 12,75 GHz. Diese hohen Frequenzen erlauben es mit relativ wenig Leistung einen großen Empfangsbereich abzudecken. Diese hohen Frequenzen können weder von Koaxialkabel, noch von Sat- Receiver verarbeitet werden. Aus diesem Grund setzt der LNB die hohen Frequenzen herunter.
Die Umsetzungsfrequenzen (sog. Oszillatorfrequenzen) sind: 9750 MHz für das LOW Band und 10600 für das HIGH Band.
Daraus ergibt sich:
10,7 GHz - 11,75 GHz in 950-1950 MHz - das sogenannte LOW Band
11,75 GHz bis 12,75 GHz in 1150 MHz - 2150 MHz - das sogenannte HIGH Band.
Um Frequenztechnisch keine Überschneidungen zu provozieren, senden die Satelliten Signale in 2 Polarisationsebenen: Vertikal und Horizontal. So kann man dasselbe Frequenzband 2 Mal nutzen und somit mehr Programme übertragen. Der LNB empfängt ebenfalls die 2 Ebenen.
Nun stehen also 4 Ebenen zur Verfügung, die geschaltet werden müssen:
Vertikal und horizontal wird mit verschiedenen Spannungen - 14 Volt für Vertikal und 18 Volt für Horizontal geschaltet. Die Umschaltung Low und High Band erreicht man, in dem der Spannung ein 22 KHz Signal auf moduliert wird.
Dadurch erreicht man 4 Schaltebenen:
Vertikal Low = 14 Volt
Horizontal Low = 18 Volt
Vertikal High = 14 Volt mit 22 KHz
Horizontal High = 18 Volt mit 22 KHz
Eine weitere Angabe die Sie in Verbindung mit der Profi-Qualität bringen können ist das Rauschmaß des angebotenen LNC's. Das Rauschmaß gibt den Wert des Eigenrauschens der eingebauten Verstärkungselektronik an. Umso kleiner der Wert ist, desto Rauschfreier arbeitet die Elektronik im LNB/LNC. Ein LNB/LNC sollte für einen zuverlässigen und guten Empfang, eine Rauschmaßangabe von 0,1dB -0,8dB haben. Mit 0,7dB steht das Grundig LNC damit für guten und zuverlässigen Empfang.
Technische Daten:
Universal Quattro-LNC mit 40 mm Feedaufnahme für Mehrteilnehmeranlagen.
- Verstärkung typ. 55 dB
Ausgänge: 4
Ausführung: Quattro-LNB
Eingangsfrequenzbereich unteres Band: 10,70...11,70 GHz
Eingangsfrequenzbereich oberes Band: 11,70...12,75 GHz
Ausgangsfrequenzbereich unteres Band: 950...1950 MHz
Ausgangsfrequenzbereich oberes Band: 1100...2150 MHz
Rauschmaß: 0,7 dB
Umschaltspannung vertikal: 11,5...14,0 V
Umschaltspannung horizontal: 16,0...19,0 V
Bandumschaltsignal: 22 kHz
Stromverbrauch: max. 200 mA
Wichtig: LNC nicht geeignet für direkten Teilnehmer Betrieb!

Multischalter 5in4

DELTA MS54N
Multischalter 5 in 4 mit Netzteil
Zum Empfang von 4 SAT-Ebenen
Eingang für terrestrische Signale
Umschaltung durch 13/18 V, 0/22 kHz
Aktivschalter mit geringer Auskoppeldämpfung
Anschlüsse F-Buchsen
Metall-/Kunststoffgehäuse
Technische Daten:
Typ: Multischalter
Aufbau: für 4 Teilnehmer
Technologie: digital
Eingang: 5
Ausgang: 4
Netzteil: intern
Ausführung für Quattro LNB/LNC
Anschlüsse / Schnittstellen: F-Typ
Elektrische Werte: Dämpfung SAT -2 ...-4
Dämpfung ter. 0 ... 4, Entkopplung 25 dB
